Gebäudeautomation in Perfektion
LCN ist Gebäudeautomation mit geringem Installationsaufwand, aber hohem Nutzen.
Von der “simplen” Lichtschaltung bis zur kompletten Heimautomation, bietet LCN in allen Bereichen exzellente Lösungen. Das offene Bussystem lässt sich mit Systemen anderer Hersteller koppeln, so dass Sie z.B. bei der Wahl der Rollläden nahezu freie Hand haben.
LCN bietet Ihnen eine Vielzahl an Vorteilen!
LCN ist besonders einfach zu installieren, da es kein eigenes Kabelnetz benötigt. Nur eine freie Ader in der vorhandenen Hausinstallation. Die Parametrierung ist sehr einfach, damit würde auch ein Mitarbeiter klar kommen, der nur gelegentlich die Bustechnik einsetzt. Und weil die Software an vielen Stellen hilft, sogar bei der Fehlersuche, spart LCN Zeit und Kosten auf der Baustelle. Die Anlage ist auf Knopfdruck einfach auslesbar.
Super
Einer der leistungsfähigsten Busse weltweit
Mit 1.000 – 10.000 Telegrammen in der oberen und 100 Telegrammen in der unteren Busebene steht LCN mit seiner Übertragungsleistung im weltweiten Vergleich der Installationsbusse an der Spitze.
Qualitativ
Umfassende Ãœberwachung
LCN verfügt als einziges System über ein 4-stufiges Quittungs- und Meldewesen. Das ermöglicht eine vollständige Überwachung aller Stati und Vorgänge – auch in sehr großen Gebäuden. Obendrein helfen Betriebsmeldungen dem Installateur, seine Arbeit schnell und kostengünstig zu erledigen.
Fortschrittlich
LCN benötigt kein extra Leitungsnetz
Für die Installation des LCN-Systems sind keine zusätzlichen Veränderungen oder Umbauten an der bestehenden Elektroinstallation notwendig. LCN nutzt einfach eine freie Ader in der bereits vorhandenen Installation. Dies spart Arbeit, Kosten und zusätzlichen Aufwand.
Umfassend
LCN ist vollständig rückwärts auslesbar
Auch nach vielen Jahren kann eine LCN-Anlage leicht erweitert oder gewartet werden – selbst dann, wenn die Projektdatei nicht mehr verfügbar ist. Denn die gesamte Parametrierung incl. Kommentaren steckt in der Anlage: die Projektdatei kann in Minuten vollständig restauriert werden.
Sparsam
LCN bietet einen günstigen Einstieg
Die Möglichkeit zur einfachen Installation des Systems in eine bereits bestehende Infrastruktur macht LCN preiswerter als andere Systeme. Weitere Aspekte für ein ausgezeichnetes Preis-/Leistungsverhältnis sind die einfache, kostengünstige Wartung sowie die Multifunktionalität und Störfestigkeit der Module.
Funktional
LCN bietet ein riesiges Funktionsspektrum
LCN bietet unerreicht viele Funktionen pro Modul. Von der Beleuchtung über die Rollladensteuerung bis hin zur Zutrittskontrolle. Mit 2 Reglern und 4×4 Schwellwerten pro Modul, die aus 12 Messwerten gespeist werden, bietet LCN auch in der Klimasteuerung eine überlegene Funktionalität.
Flexibel
Funktionserweiterung durch Kopplungen
Als „offener Bus“ erlaubt LCN über verschiedene Schnittstellen die problemlose Kopplung zu nahezu allen Systemen (z.B. BACnet, Modbus, OPC, BMA Bosch, IOS, IP-Symcon,Tobit, EnOcean, etc.).
Denn eine Kopplung ist nicht nur eine Funktionserweiterung, sie ist auch immer eine Bereicherung beider Systeme.
Vernetzt
Weltweite Gebäudesteuerung mit LCN-GVS
Das Visualisierungssystem LCN-GVS ermöglicht eine weltweite Kontrolle über sämtliche Stati und Funktionswerte eines Gebäudes. Die Software wird einfach auf einem zentralen Windows-PC installiert und kann mit jedem browserfähigen Gerät (Smartphone, PC, Tablet etc.) bedient werden. Zu jeder Zeit. Weltweit.
Einfach
Parametrierung ohne Datenbanken und Applikationen
LCN ist einfach zu parametrieren. Anschauliche Installations- und Funktionssoftware bieten einen verständlichen Umgang mit dem System. Einzelne Projekte können in einem Vorlagenpool abgespeichert und jederzeit per „Drag & Drop“ in beliebigen LCN-Anlagen wiederverwendet werden. LCN-PRO „kennt“ alle LCN-Module ab Baujahr 1996 und bietet dem Installateur nur die Funktionen an, die die Module beherrschen: Ein einfaches, einheitliches Werkzeug für alle Gebäude!
Hilfreich
Neuste Technologien und erstklassiger Support
Sie haben noch Fragen oder brauchen mehr Informationen? Oder planen Sie ein Smart Home und stehen vor Entscheidungen? Support ist unsere große Stärke, damit Sie das Smart Home genießen können, das Sie sich wünschen. Sagen Sie uns, wobei wir Ihnen helfen können und Sie bekommen genau den richtigen Ansprechpartner.
Gern unterstützen wir Sie auch bei Ihrer individuellen Gebäudeplanung.
Haben Sie Fragen zur Planung von LCN?
Unsere Experten sind für Sie da!
Telefon: 05066 99 88 55
oder schreiben Sie uns einfach!
Das LCN-Bussystem
Keine extra Steuerleitung nötig. Benötigt wird lediglich eine freie Ader in einer handelsüblichen Mantelleitung. Zur Verwendung bietet sich also 4- oder 5-adriges NYM an.
Die Module aus unserem Hause, sind natürlich das Herzstück des LCN-Busses. Sind quasi das Gehirn des ganzen Systems. Module können dabei sowohl in Unterputzdosen, als auch direkt in der Verteilung – als Hutschienenmodul – installiert werden.
Ein, in sich, abgeschlossenes Konstrukt aus Modulen, Leitungen und Sensoren nennt man Segment. Für größere Bauvorhaben, lassen sich mehrere LCN-Segmente über Segmentkoppler verbinden. Dadurch erhöht sich die maximale Leitungslänge, mehrere Gebäude bzw. Gebäudeteile lassen sich verbinden und die Anzahl der maximal verwendbaren Module erhöht sich.
Es gibt 2 verschiedene Modultypen. Busmodule und Sensor-Busmodule. Busmodule bilden die Grundlage des LCN-Systems. Der eingebaute Mikroprozessor übernimmt dabei die Abfrage der Sensoren, die Steuerung von Aktoren und verwaltet die Kommunikation mit anderen Busteilnehmern.
Sensor-Busmodule dienen vornehmlich zur Integration von Sensoren in den LCN-Bus. Das können zum Beispiel Bewegungsmelder oder Temperaturfühler sein.
Die Module gibt es in 2 Bauformen. Als Hutschienenmodul für die Verteilung oder als Unterputzmodul für den Einsatz in einer Schalterdose. Damit lassen sich zentrale, lokale und gemischte Schaltungen realisieren.
Kern des Moduls ist natürlich sein Mikroprozessor. Hier werden sämtliche Einstellungen permanent in den Konfigurationsspeicher geschrieben. Der Speicher ist dabei nicht flüchtig, die Daten bleiben also auch einem Spannungsverlust erhalten.
Es gibt 3 Anschlussvarianten für Erweiterungen. T-, I- und P-Anschluss. Dabei steht „T“ für Tastatur, „P“ für Peripherie und „I“ für Input. Die Kurzbuchstaben geben also im Groben schon an, was an diese Module angeschlossen werden kann.
• T-Anschluss
Zum Anschluss von herkömmlichen Tastern, Taster der LCN-GT-Serie oder auch für KNX-Standardtaster
• I-Anschluss
Zum (parallelen) Anschluss von Sensoren. Das können zum Beispiel Temperatursensoren, Infrarot-Fernbedienungsempfänger auch LCN-Glas-Infomodule sein. Die maximale Länge des Kabels am I-Anschluss beträgt 50m. Als Leitung wird beim Verlängern, handelsübliche Fernmeldeleitung verwedendet.
• P-Anschluss
Der P-Anschluss ist nur an den Busmodulen für die Hutschienenmontage verfügbar. Der P-Anschluss dient zum Anschließen von Relais und Binärsensoren. So lassen sich bis zu 8 Ausgänge mit 16A Last steuern. Binärsensoren dienen zum Anschluss von potentialfreien Kontakten, wie Reedkontakten, Bewegungsmeldern von Fremdherstellern usw.
Die Module LCN-HU und LCN-DDR bieten zusätzlich noch Steuerausgänge zum Anschluss und der Steuerung von DALI/DSI und 0-10V Vorschaltgeräten. Steuerausgänge sind ebenfalls auf dem neuen Modul LCN-DMXH zu finden. Dieses Modul verbindet den LCN-Bus mit der DMX512A Schnittstelle und dient in erster Linie zum Ansteuern von LED-RGBW-Leuchten.
Die Module arbeiten absolut selbstständig und benötigen keine spezielle Zuleitung. Einzige Voraussetzung sind ein Anschluss an die Datenader und das dem Modul eine Adresse zugewiesen wird. Die Kommunikation läuft über Telegramme. Wird ein Telegramm an ein Modul versendet – z.B. weil eine Leuchte eingeschaltet werden soll – erreicht es jeden Busteilnehmer, wird aber nur von dem Modul verarbeitet das die richtige Adresse vorweist.
Mit LCN können unter anderem folgende Funktionen realisiert werden:
- Energieeinsparung durch Temperaturregelung
- Innenbeleuchtung in Abhängigkeit vom Außenlicht regeln
- Lichtszenen speichern und abrufen
- Sonnenschutzsystem: Jalousien/Rollläden usw. automatisch steuern
- Steuerungen zeitabhängig ausführen
- Zeiterfassungssystem, Zutrittskontrollen
- Raumüberwachung
- Alarmmeldungen nach DIN verarbeiten und darstellen
- Alle Funktionen können jederzeit umprogrammiert werden
- Und viele weitere Funktionen...
So einfach ist das Local Control Network zu installieren:
LCN benötigt im konventionellen Installationsnetz für die Datenübertragung nur eine zusätzliche Ader in der normalen Hausinstallation. Weil LCN den VDE-Bestimmungen entspricht, ist es einfach zu handhaben und gleichzeitig besonders störsicher. Ohne zusätzliches Leitungsnetz bleiben die Kosten für die Installation äußerst gering. Davon profitiert jedes Gebäude – groß und klein.
Das LCN-Bussystem zeichnet sich durch überschaubare Technik und einfachste Installation aus. Es basiert auf intelligenten Busmodulen, die mit einem leistungsfähigen Mikroprozessor ausgestattet sind. Sie übernehmen nicht nur die Datenkommunkation, sondern steuern, regeln, berechnen und überwachen alle Funktionen innerhalb eines Gebäudes, egal ob diese automatisch ausgeführt oder vom Anwender angefordert werden. Eine zentrale Recheneinheit wird dabei nicht benötigt.
Ein Intelligentes System
Die LCN-Module werden zwischen Netzspannungskabel und elektrischen Verbrauchern wie Beleuchtung oder Motoren für Jalousien oder Rollladen installiert. Sensoren für die automatische Datenerfassung, wie Bewegungsmelder, Fensterkontakte oder Temperaturfühler, werden direkt an die Module angeschlossen. Dazu gehören auch Taster und Fernbedienungsempfänger, über die der Anwender die gewünschten Funktionen auslösen kann.
Die Busmodule werden mit der Parametrier-Software LCN-PRO eingerichtet. Diese Parametrierung kann sogar schon vor der Installation im Büro des Installateurs erledigt werden, so dass nach der abgeschlossenen Installation die Programmierung sofort übertragen werden kann.
Keine separate Datenleitung notwendig
Benötigt keine zusätzlichen Netzteile
Beliebig zu erweitern und nachzuinstallieren
Nutzt Standardtaster oder Glastastenfelder
Sensor und Aktorfunktionen in einem Modul
Parametrierung vollständig Rücklesbar
Smart Home ready
Ein Projekt kann durch einfache Maßnahmen LCN-fähig gemacht werden, die nur einen geringen Mehraufwand bei der Installation bedeuten:
Leitungsnetz
Es ist eine freie Ader in der konventionellen NiederÂspannungsleitung (z.B. NYM) erforderlich. Es ist kein zweites Leitungsnetz erforderlich!
Installationsmaterial
An den geplanten Schaltstellen werden nur tiefe Dosen oder Elektronikdosen eingesetzt.
Verteilung
LCN kann so geplant bzw. installiert werden, das die gewünschten Funktionen des Gebäudes vor dezentralen Modulen übernommen werden. Diese Variante der Planung und Installation sieht nahezu keinen Platzbedarf in Verteilungen vor und spart somit nicht nur Zeit, sondern bares Geld. Da im Einzelfall mit einigen Baugruppen auf der Hutschiene Kosten gespart werden können, ist es trotzdem sinnvoll zwei bis drei Reihen Reserve vorzusehen.
Installation
Verlegt wird Standard NYM-Kabel, optimal ist übliches fünfadriges Kabel, so dass eine Ader als Reserve bleibt.
Anschluss
Die Busmodule werden direkt ans Hausnetz angeschlossen, ohne externe Netzteile und Drosseln. Verbraucher werden direkt an die Ausgänge der Module angeschlossen.
Peripherie
Peripherie-Komponenten werden an die entsprechenden P-, T- oder I-Anschluss am Busmodul angeschlossen.
Weitere Details zur Installation

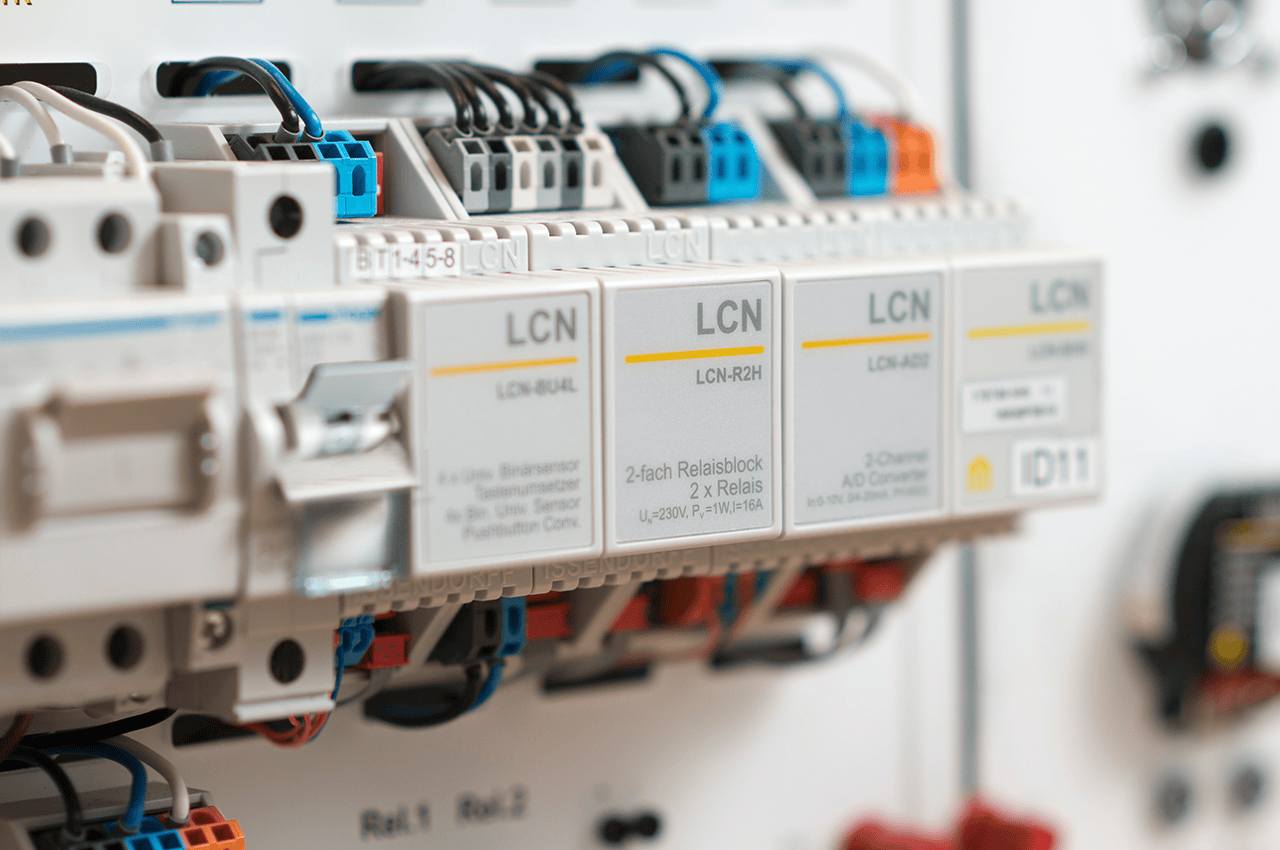

Intelligenz für die Hutschiene und Unterputz
LCN-Module sind als Unterputz- oder als Hutschienenmodul für den verteilten, respektive zentralisierten Einsatz verfügbar. Die Unterputzmodule können in UPDosen hinter Tastern, Steckdosen und Schaltern oder auch in Verteilerdosen montiert werden. Im Unterschied zu anderen Bussystemen umfassen LCN-Module standardmäßig gleichzeitig verschiedene Sensor-Ein und Aktor-Ausgänge. Damit lassen sich beliebige Sensoren und Aktoren direkt vor Ort ansprechen.
Mikroprozessor
Sämtliche Einstellungen werden permanent in dem Konfigurationsspeicher der intelligenten LCN-Module abgelegt und bleiben auch im Falle eines Spannungsausfalls erhalten. Mit der LCN-Parametrierungssoftware kann der aktuelle Zustand sämtlicher LCN-Module in einer Anlage jederzeit ausgelesen, analysiert und bei Bedarf verändert und weiterverarbeitet werden. Um eine LCN-Anlage bzw. ein LCN-Modul vor unautorisiertem Zugriff zu schützen, lässt sich jedes Modul mit einem Passwort versehen.

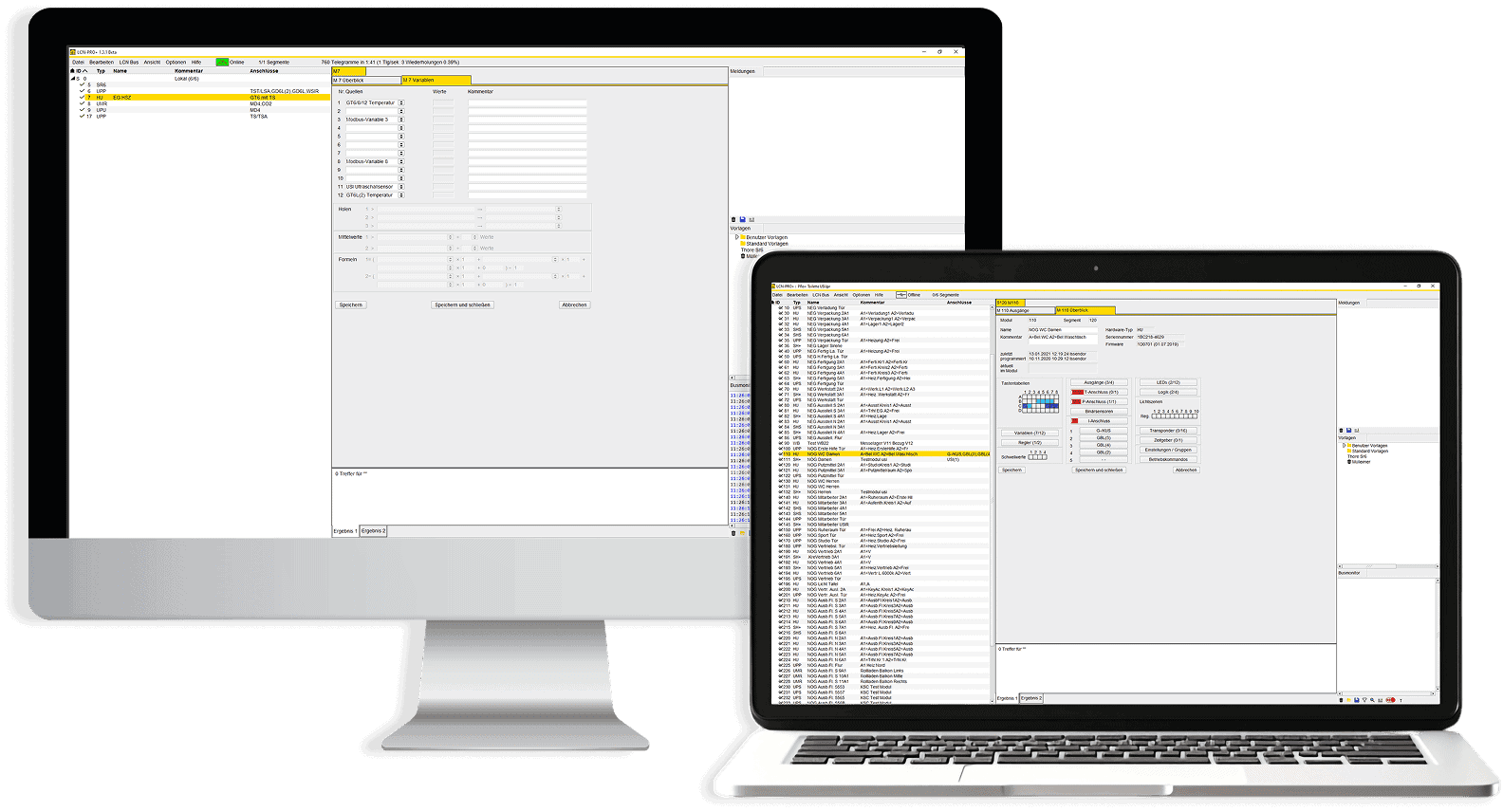

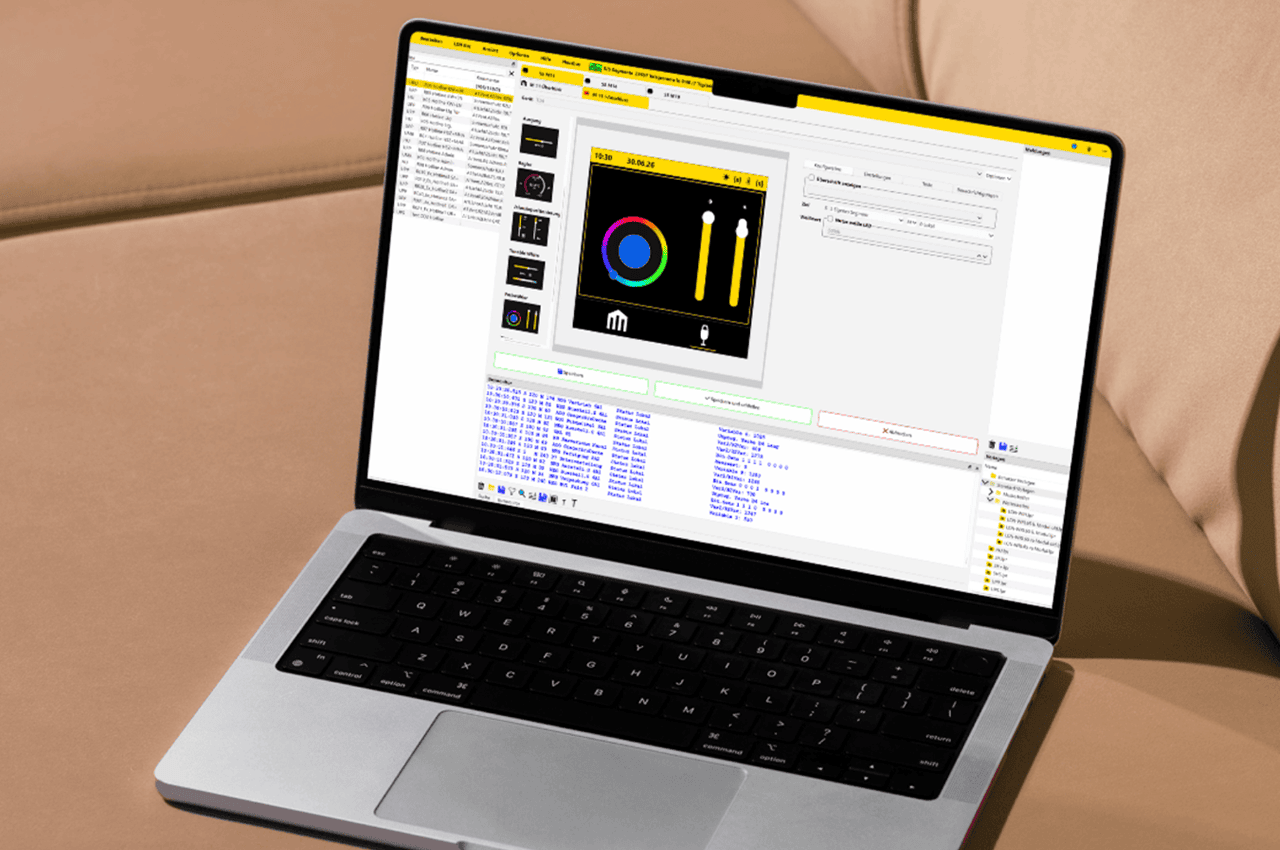

Die Programmiersoftware LCN-PRO
Das Werkzeug des Installateurs heißt LCN-PRO. Mit dieser Software können alle LCN-Anlagen komfortabel parametriert werden, egal mit welcher Ausstattung und in welcher Größenordnung. Frei verfügbare Updates gewährleisten stets volle Kompatibilität zur aktuellsten Modulgeneration. LCN-PRO kann beliebig viele Projekte parametrieren. Einzelne Projekte können in einem Vorlagenpool abgespeichert und jederzeit per „Drag & Drop“ in beliebigen LCN-Anlagen wiederverwendet werden. Eine doppelte Datensicherung (auf PC und im System) sowie eine Erkennung vorhandener Baugruppen-Versionen seitens der Software beugt eventuellen Fehlern vor.
Die LCN-PRO hat zwei Betriebsmodi: Den Online- und Offline-Betrieb. Im Offline-Betrieb wird die Anlage am PC vorkonfiguriert und in einer Datenbank abgelegt. So kann die gesamte Parametrierung zu einem späteren Zeitpunkt in das Projekt übertragen werden. Ist die LCN-PRO mit der Anlage im Online-Betrieb verbunden, kann sie die aktuelle Parametrierung des Systems auslesen und verändern. Die Software bietet neben der allgemeinen Parametrierung Funktionen zur Überprüfung und Protokollierung der LCN Anlage. LCN-PRO ist in zwölf Sprachen verfügbar und bietet einen kostenlosen Updateservice.
Weltweite Gebäudevisualisierung mit LCN-GVS
LCN-GVS ist ein Visualisierungs-System, das nahezu beliebig viele LCN-Anlagen und Gebäude weltweit steuern und verwalten kann. Da LCN-GVS rein browserbasiert arbeitet, kann jeder internetfähige PC, Smartphones, usw. weltweit auf alle Gebäude zugreifen. Mit einer umfassenden Benutzer-kontensteuerung werden Rechte für den Zugriff auf einzelne Verbraucher, Räume, Gebäude oder Gruppierungen vergeben. Die Verbindungen des Visualisierungs-Systems LCN-GVS zu weltweit verteilten Liegenschaften werden über verschlüsselte Verbindungen hergestellt.
LCN-GVS überwacht alle verbundenen LCN-Anlagen umfassend und stellt die Zustände grafisch dar. Zur Überwachung steht ein Ereignismelder zur Verfügung, der beliebige Vorgänge, Messwerte, Kalender, usw. miteinander verknüpft und Aktionen und Meldungen veranlasst.
Die LCN-GVS schickt Mails, SMS (zeitgesteuert nach Dienstplan) und Push-Meldungen direkt auf Mobiltelefone.
Die integrierte Zeitschaltuhr kann mehrere Kalender kombinieren und verknüpfte Aktionen auslösen. Die umfangreiche Zugangskontrolle kombiniert alle fünf LCN-Zugangsmethoden (IR-Sender, Transponder, Universaltransponder, Aktiv-Transponder (Reichweite > 4 m), Fingerprint-Sensor). Sie ermöglicht für jeden Zugang zeitabhängige, personenbezogene Profile. Alle Zugangsversuche werden protokolliert und können auch nach Jahren überprüft werden.
Wesentliche Merkmale von LCN-GVS sind die detaillierte Benutzerverwaltung, der leistungsstarke Editor, der bewusst an bekannte Windows-Anwendungen erinnert, und die leicht verständliche Menüführung, die den intuitiven Umgang mit dem Visualisierungssystem erleichtert. Einrichtungsassistenten unterstützen den Administrator bei der Arbeit, so dass auch umfangreiche Konfigurationen schnell erledigt sind.
LCN-VISU: Einfach und umfassend
Das Internet macht´s möglich: steuern Sie einfach und umfassend Ihr Gebäude – mit Smartphone, Tablet oder Laptop. Die intuitive Oberfläche bietet Ihnen die Wahl zwischen Tabellen- und Kachel-Darstellung.
Durch den internationalen Standard openHAB ist die LCN-VISU offen für alle Systeme – ALEXA, HUE und SONOS werden direkt unterstützt. Darüber hinaus dient die LCN-VISU als Koppler über das Internet zu LCN-PRO, LCN-GVS (falls zusätzlich installiert) und zum LCN-PCK Protokoll, über das
Fremdprogramme den LCN-Bus steuern können – natürlich per Passwort geschützt. Die eingebaute ModBus Kopplung ermöglicht das Auslesen von Zählern, das Steuern von Klima- und Heizungsanlagen und die Steuerung von Wallboxen zum Laden von Autos mit Solarstrom.
Besuchen Sie eine LCN Schulung!
Sie sind überzeugt von LCN, dann besuchen Sie einen LCN Intensivkurs. Damit können Sie LCN näher kennenlernen und an einer 1-Tages-Schulung teilnehmen. Oder bestellen Sie den Muster- und Schulungskoffer LCN-SKO.
